玻璃鋼夾砂管道廠家工藝流程及安裝驗收

玻璃鋼夾砂管道廠家工藝流程及安裝驗收

一、玻璃鋼夾砂管道廠家工藝流程

1、玻璃鋼夾砂管道準備工序

（1）設(shè)備調(diào)試。首先認真檢查設(shè)備運轉(zhuǎn)及工作部位是否正常，特別要細心檢查樹脂-固化劑雙組分泵是否有堵塞現(xiàn)象，之間配比是否達到設(shè)計要求；要確保制襯、纏繞、修整、脫模等設(shè)備的運行穩(wěn)定和工作精度；玻璃鋼管道

（2）清理模具。要求模具表面無坑凹、粉塵、雜物及其他附著物，模具要作到表面平滑，有問題及時修理、維護；

（3）纏聚酯薄膜。為方便管道脫模，在模具表面應(yīng)包覆1層聚酯薄膜，薄膜搭接寬度1～2㎝，厚度為40um之間。要求薄膜無破損，無皺折，兩面光滑潔凈。薄膜產(chǎn)品質(zhì)量滿足GB 13950-1992的要求。

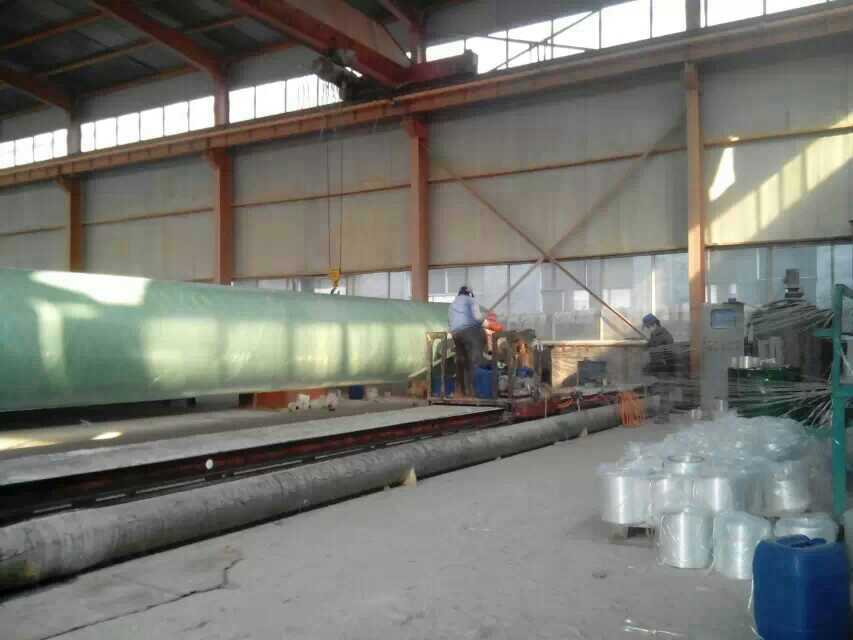

河北華盛節(jié)能設(shè)備有限公司河北華盛節(jié)能設(shè)備有限公司玻璃鋼夾砂管道生產(chǎn)現(xiàn)場：

2、玻璃鋼管道制襯工序

（1）內(nèi)襯樹脂配制。按質(zhì)檢部門根據(jù)當時的工作環(huán)境、溫度條件作出的樹脂配方體系進行內(nèi)襯樹脂配兌，配料量要根據(jù)制造進度合理掌握。當現(xiàn)場情況發(fā)生變化時，質(zhì)檢部門和制造部門應(yīng)及時調(diào)整配方，并按新配方配制需用的樹脂；

（2）增強材料準備。按設(shè)計要求將制作內(nèi)襯需用的增強材料運送到指定位置，并對一些寬幅面的增強材料先裁切加工到設(shè)計寬度；

（3）內(nèi)襯層制作。按設(shè)計要求的鋪層步驟進行內(nèi)襯層制作，各單層鋪設(shè)過程中應(yīng)施加合理的張力，相互之間適量搭接，并用組合壓輥反復(fù)滾壓趕出氣泡以保證纖維完全浸透。并要求各增強材料層達到設(shè)計的樹脂含量要求；

（4）初步自檢。按設(shè)計要求鋪覆完各層后，要求操作工人進行初步的質(zhì)量檢測：內(nèi)襯是否達到設(shè)計厚度,局部是否有貧膠、掛膠現(xiàn)象，是否有白斑、氣泡，是否有等，若發(fā)生上述情況應(yīng)及時匯報并采取處理措施；

（5）進入內(nèi)襯遠紅外深度固化工序。

3、遠紅外深度固化

我廠生產(chǎn)制造的玻璃鋼管道都必須進行遠紅外深度固化處理，目的是：可以提高內(nèi)襯層的固化度，改善管道的抗腐耐溫性能；

4、過程質(zhì)量檢驗

在纏繞前再次確認內(nèi)襯無氣泡、氣孔，無雜質(zhì)，表面平整，樹脂含量合理，無白斑和局部固化不良等現(xiàn)象。必須認真檢查內(nèi)襯是否合格，不合格的嚴禁上機纏繞。

5、纏繞工序

將設(shè)計好的參數(shù)輸入微機，待內(nèi)襯固化后，由微機控制用無堿無捻玻璃纖維進行往復(fù)式纏繞直至纏繞層厚度。按規(guī)定厚度外敷100％樹脂含量的外保護層。纏繞層的樹脂含量一般為35％左右，其厚度取決于管道設(shè)計的強度和剛度的綜合。

6、紅外線固化

管道進入固化養(yǎng)護階段。在固化過程中應(yīng)以適宜的轉(zhuǎn)速保持模具滾動，使其均勻固化。固化過程中應(yīng)注意監(jiān)控管體溫度，合理調(diào)整固化方案。

7、修整、脫模：

待管道的巴氏硬度大于30時，對管道端口進行修整。然后用液壓脫模機將管道和模具分離，并在其管道中間部分按要求作標記。

8、管道水壓試驗及擺放：

每批管道按規(guī)定進行水壓試驗，注滿水，均勻升壓至管道設(shè)計壓力的1.5倍，并保持不低于2分鐘，仔細檢查管道的表面和壓力表。試壓合格后二點支撐擺放管道。

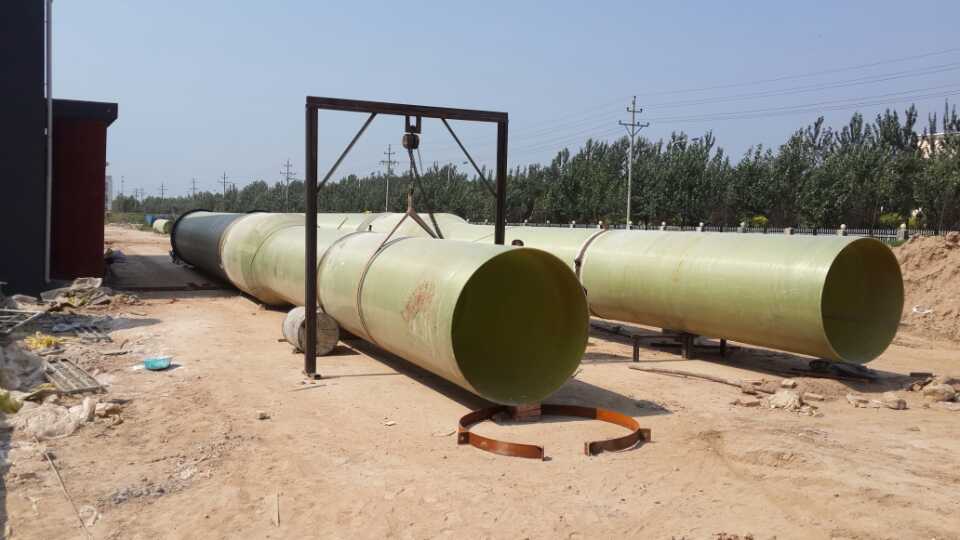

二、玻璃鋼夾砂管道的安裝驗收

（一）玻璃鋼夾砂管道的安裝

1、為了保證安裝精度，確保管道安裝后所受應(yīng)力的均勻，管件可以由專業(yè)人員按照現(xiàn)場尺寸進行現(xiàn)場制作。

由于玻璃鋼是一種復(fù)合材料，影響其耐蝕性和施工質(zhì)量的因素很多。同時 ，現(xiàn)場施工除部分管件是預(yù)制外，大部分管件、配套工藝及連接均為現(xiàn)場手工糊制 ，受外界條件影響較大。進行現(xiàn)場預(yù)置時要注意以下幾點：

（1）如果發(fā)生流膠現(xiàn)象，一可能是樹脂粘度太小，可適當加入2％～3％活性二氧化硅粉；二可能是配料不均勻 ，配制樹脂液時，要充分攪拌；三可能是固化劑用量不足 ，要適當調(diào)整固化劑用量。

（2）如果制品表面發(fā)粘，一可能是制品表面樹脂中交聯(lián)劑揮發(fā)過多，樹脂中笨乙烯揮發(fā)使比例失調(diào)，造成不固化。防止方法有避免樹脂膠凝前溫度過高；控制通風(fēng)，減少揮發(fā)。二可能是空氣濕度大，水對樹脂的固化有延緩和阻聚作用。因此,選擇相對濕度較小的天氣進行施工。雨雪天氣應(yīng)采取特別措施。

（3）如果制品內(nèi)氣泡多，一可能是樹脂用量過多，膠液氣泡含量多，所以要嚴格控制用膠量。同時還要注意攪拌的方式，防止產(chǎn)生過多的氣泡。

（4）如果制品發(fā)生分層現(xiàn)象，則要檢查所有玻璃絲布是否脫蠟處理或者受潮，要選用“三無”玻璃絲布，在使用前要進行干燥。同時要檢查是否用膠量過不足，或者玻璃絲布鋪層未壓實。糊制時，要使用足夠的膠液，用力刮涂，使鋪層壓實，趕盡氣泡。

（5）如果發(fā)生固化不完全現(xiàn)象，主要是固化劑用量不足或者失效，檢查后要拆除原來糊口，重新進行糊制。

2、玻璃鋼管道的切割

在需切割處畫好切割線，包括截斷切割線、與切孔相連的貫通切割線，用裝有切割鋸片的角向磨光機按畫好切割線的位置切斷管道或開孔。切口應(yīng)平整，切割尺寸偏差應(yīng)為±2mm，并涂上樹脂。在玻璃鋼管上開孔切割時，不得開方孔。

3、下管時，管道承口應(yīng)朝來水方向。為便于管口試壓時的排氣，玻璃鋼管安裝時應(yīng)將試壓孔朝正上方。允許偏差為+5mm。玻璃鋼管下入溝槽時，不得與槽壁相互碰撞，溝內(nèi)運輸管道不得擾動天然地基，每根管之間順槽方向錯開0.4m。

4、安裝前徹底清潔管表面、凹槽、膠圈，并將膠圈涂好潤滑劑后由下部且無任何扭曲地放入凹槽內(nèi)，用手沿圓周檢查整體膠圈密封就位。

5、劃標記點、撞口。以承口的試壓孔中心量取Lx值。在插口兩膠圈中心到插口的標志環(huán)方向，均勻劃標記點。采用人工吊鏈撞口方法安裝。將承口慢慢推入插口，待承口端線與標記點重合 。即安裝到位。

6、安裝后用鋼板尺探測標記點到最近密封圈槽外壁的距離。與 L之差控制在±3mm即為合格

（二）玻璃鋼夾砂管道的驗收

1、檢查徑向撓曲值。按照規(guī)范要求，玻璃鋼管道安裝完畢24h內(nèi)，應(yīng)測試管道的初始徑向撓曲變形，管道不得出現(xiàn)隆起、扁平和其他突變現(xiàn)象。

2、水壓試驗。為了全面檢查管道的安裝質(zhì)量，按照《給水排水管道工程施工及驗收規(guī)范》規(guī)定的試驗方法進行試壓，允許滲水量可以按照鋼管的標準執(zhí)行。

3、由于玻璃鋼管之間采用承插式 雙“O”型密封圈連接，所以每安裝一根管道，就要在承插口處進行打壓，以檢測雙“O”型密封圈的密封效果。用試壓泵直接通過管頂?shù)脑噳嚎住＜铀�打壓至管道工作壓力�?.5倍后停泵(操作過程中要打開排水閥排氣)，觀察2min，壓降值不超過試驗壓力的5％，且管口沒有滲漏現(xiàn)象時,管口試壓即為合格。若壓降降低較快,說明密封效果不佳，需重新安裝，以確保整個管道系統(tǒng)總體試壓成功。
